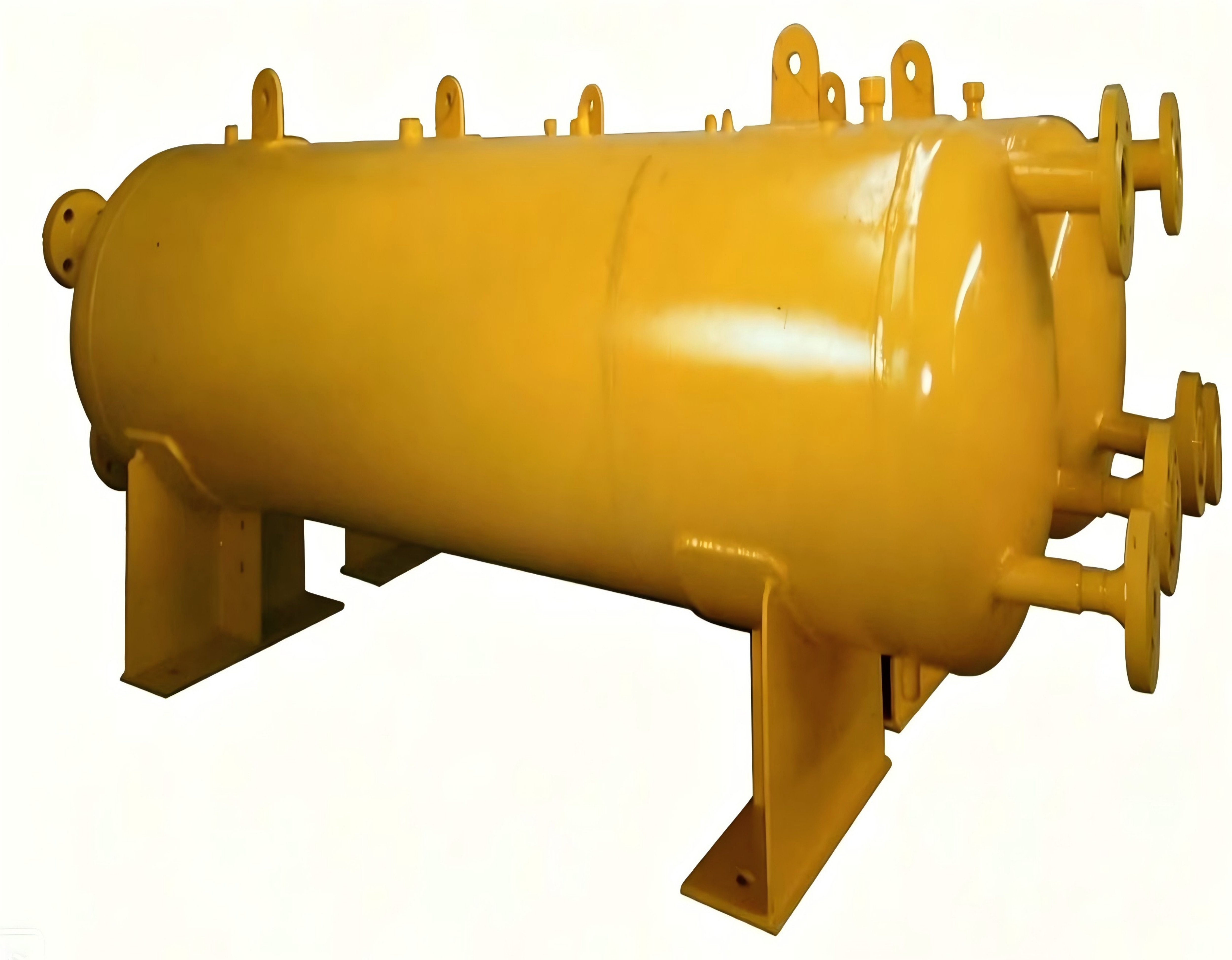

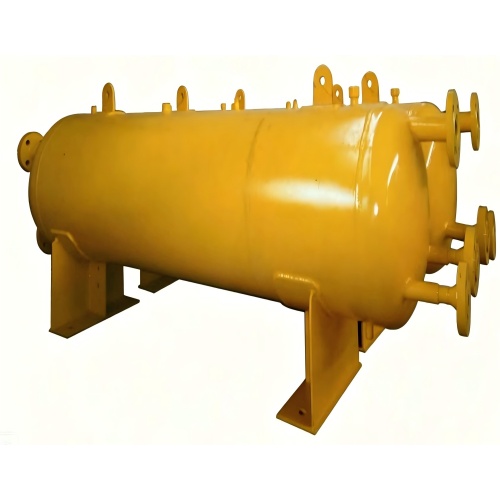

L'échangeur de chaleur à gaz industriel est un équipement de gaz industriel à haut rendement conçu pour le transfert de chaleur entre deux milieux gazeux ou liquides différents dans les systèmes de traitement du gaz naturel, de pétrochimie, de production d'électricité et de chauffage industriel. En tant qu'équipement essentiel pour les gazoducs, il joue un rôle clé dans le chauffage, le refroidissement, la condensation et la récupération de l'énergie thermique des flux de traitement, garantissant ainsi un fonctionnement stable et efficace des usines de traitement du gaz et des réseaux de gazoducs. L'équipement adopte une structure robuste en coque et tube, combinant une efficacité de transfert de chaleur élevée avec des performances fiables dans des conditions de pression et de température élevées. Il fonctionne parfaitement avec un dispositif de purification de régulation de pression de gaz, un séparateur de filtre à gaz et une soupape et raccords de sécurité de gaz, formant un système complet de traitement du gaz pour les applications de conditionnement du gaz naturel, de récupération de chaleur résiduelle et de chauffage de processus. Construit à partir d'acier au carbone ou de matériaux en alliage à haute résistance, avec des faisceaux de tubes et des déflecteurs conçus avec précision, cet échangeur de chaleur offre une efficacité de transfert de chaleur optimale tout en minimisant les chutes de pression. L'unité est entièrement assemblée en usine, testée sous pression et calibrée, garantissant un fonctionnement sans fuite et une longue durée de vie dans des environnements industriels difficiles. Avec sa conception modulaire, ses configurations personnalisables et sa conformité aux normes internationales, l'échangeur de chaleur à gaz industriel est la solution idéale pour un large éventail de besoins de transfert de chaleur industriel.
L'échangeur de chaleur à gaz industriel fonctionne sur le principe du transfert de chaleur à contre-courant ou à flux transversal, où un fluide s'écoule à l'intérieur des tubes (côté tube) et l'autre s'écoule à l'extérieur des tubes (côté coque). La conductivité thermique élevée du matériau du tube assure un transfert de chaleur efficace entre les deux fluides. Des déflecteurs à l'intérieur de la coque guident le flux de fluide côté coque pour maximiser l'efficacité des turbulences et du transfert de chaleur. L'équipement est conçu avec des configurations à passes multiples (passe unique, passe double, passes multiples) pour optimiser le transfert de chaleur en fonction des exigences spécifiques du processus. La coque et le faisceau de tubes sont fabriqués à partir de matériaux adaptés aux milieux de traitement, notamment l'acier au carbone, l'acier inoxydable et les aciers alliés, avec des revêtements résistants à la corrosion disponibles pour les environnements agressifs. L'unité est équipée de joints de dilatation pour s'adapter à la dilatation thermique, empêchant l'accumulation de contraintes et garantissant l'intégrité structurelle sous les variations de température. Des ports d'accès sont prévus pour l'inspection, le nettoyage et l'entretien du faisceau de tubes. Les accessoires en option incluent des manomètres, des capteurs de température, des soupapes de sécurité et des ports de vidange pour la surveillance et le contrôle. L'échangeur de chaleur est disponible en différentes tailles, pressions nominales et configurations pour répondre à différentes exigences de processus, des applications à petite échelle aux grandes installations industrielles. Il est entièrement conforme aux normes ASME, TEMA et GB pour les appareils sous pression et les échangeurs de chaleur, garantissant la sécurité et la fiabilité des opérations de traitement des gaz industriels.
Q : Quelle est la fonction principale de l’échangeur de chaleur à gaz industriel ?
R : Il transfère la chaleur entre deux milieux différents (gaz/gaz, gaz/liquide ou liquide/liquide) pour le chauffage, le refroidissement, la condensation ou la récupération de chaleur. Il est essentiel pour les applications de traitement du gaz naturel, de pétrochimie et de production d’électricité.
Q : Comment fonctionne l'échangeur de chaleur à calandre et à tubes ?
R : Un fluide s'écoule à l'intérieur des tubes (côté tube) tandis que l'autre s'écoule à l'extérieur des tubes (côté coque). La chaleur est transférée à travers les parois des tubes du milieu le plus chaud au milieu le plus froid, guidée par des chicanes pour maximiser les turbulences et l'efficacité.
Q : Quels matériaux sont utilisés pour la construction de l’échangeur de chaleur ?
R : L'enveloppe et le faisceau de tubes peuvent être fabriqués en acier au carbone, en acier inoxydable (304/316L) ou en aciers alliés, en fonction du milieu de traitement et des conditions de fonctionnement. Des revêtements résistants à la corrosion sont disponibles pour les environnements agressifs.
Q : Comment entretenir l’échangeur de chaleur pour un fonctionnement à long terme ?
R : L'entretien régulier comprend la vérification de la chute de pression, l'inspection des fuites, le nettoyage des faisceaux de tubes encrassés (par nettoyage chimique ou brossage mécanique) et la vérification de l'état du joint de dilatation. Une inspection CND périodique des soudures et des plaques tubulaires est recommandée.
